测绘领域应用
有人说机载激光雷达测量技(jì )术，是遥感测绘领域继全球定位系统以来的又一场技(jì )术革命。DJI L1 激光雷达能够大面积、高分辨率、快速准确地获取地表各类地理信息。一起看看 DJI L1 在以下不同测绘场景的验证结果：
1、基础测绘
大疆合作伙伴北京天弘基业对河北某农村房屋、建筑物、道路、土地等集體资产进行实地测绘，使用 DJI L1 对 0.3 平方公里的测區进行了精度验证，设置参数為飞行高度 60 米、飞行速度 5m/s、旁向重叠率 40%，采用双回波重复扫描模式。并通过布设 7 个 1m*1m 光滑广告布的检查点，从点云成果上来检查 DJI L1 的平面精度和高程精度。最终精度成果平面约 3cm，高程约 4cm；满足精度成果的要求。
河北农村点云成果
精度检查报告
2、地形测量

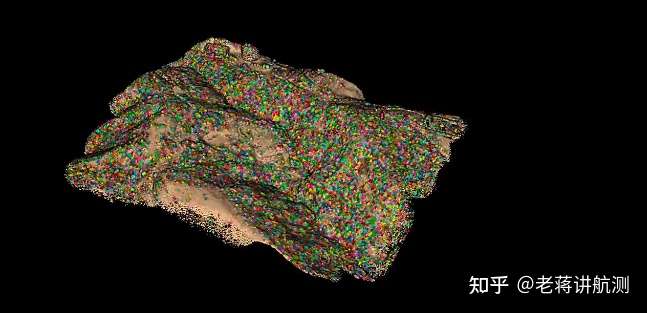

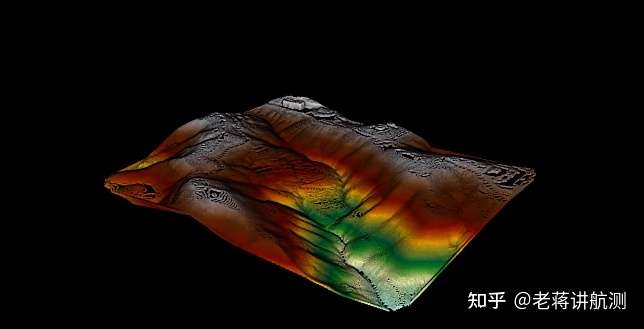

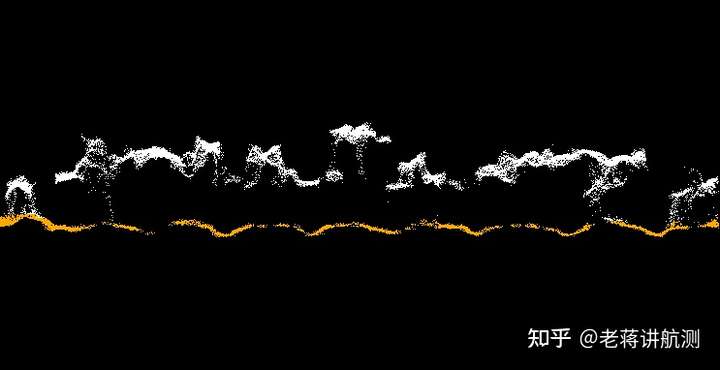

DJI L1 支持三回波作业，可穿透树层同时获取树冠和地表的三维点云。利用多回波的特性，通过第三方软件数据分析，可自动生成等高線等地形测绘成果。
3、工程测量
福州市勘测院和大疆合作伙伴精导信息技(jì )术有限公司联合在福州某测區以 50 米、75 米、100 米不同飞行高度进行测试，同时采用福州 CORS 网及千寻网络 RTK 测量平面检查点。通过道路勘测项目，验证了 DJI L1 激光雷达点云高程精度，最终成果验证满足高精度测绘需求。
| 福州道路工程测量高程精度对比 |
|
|
|
| 飞行高度 | 50m | 75m | 100m |
| 千寻网络 RTK | 0.016m | 0.037m | 0.071m |
| 福州 CORS 网 | 0.023m | 0.048m | 0.082m |

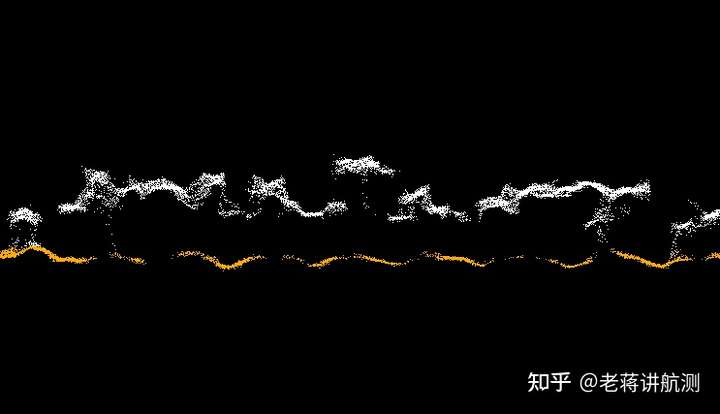

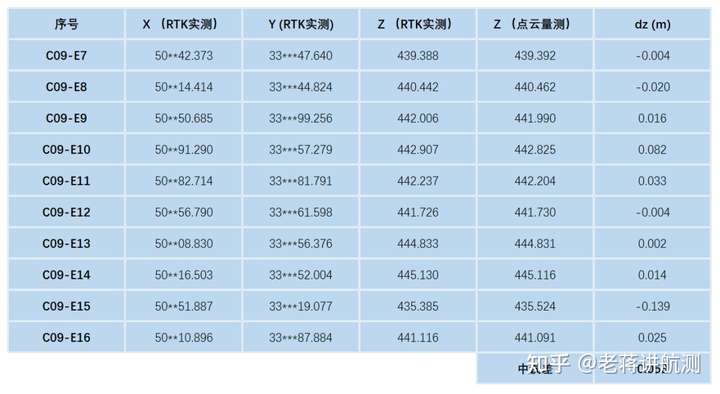

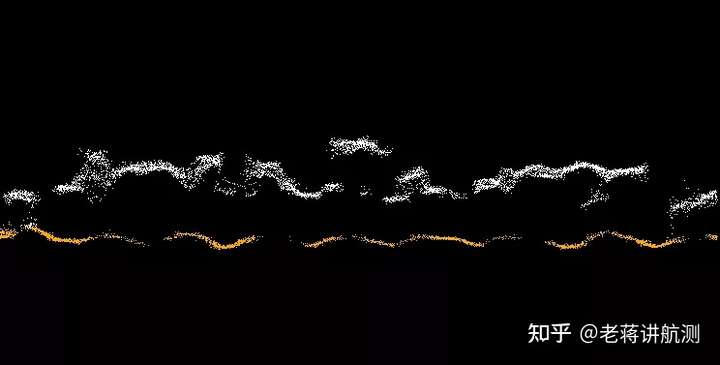

进行道路勘测作业时，需要穿透地表植被获取地面地形数据。福州市勘测院在不同飞行高度条件下，进行 DJI L1 的激光穿透能力的测试，检验结果如下[2]：
4、土方量测量
土方量的计算是建筑工程施工的一个重要步骤，由于直接关系到工程的费用概算，故对其高程精度测绘要求极高。大疆合作伙伴成都九江伟业，使用 DJI L1 投入到土方量计算项目上进行验证，仅用 1.5 个架次完成 2 平方公里的外业数据采集，基于大疆智图生成的点云模型结合第三方软件进行高程提取，精度完全满足土石方高程精度 10cm 内需求。
基于 DJI L1 点云数据使用 CASS 计算土方量
電力通道建模
在電力领域，DJI L1 采集的点云数据可用于输電線树障分析、杆塔三维数字化，為精细化巡检提供点云数据。DJI L1 在電力领域的数据采集实测效率如何呢？根据大疆合作伙伴广西電网提供的测试数据，经纬 M300 RTK[3] 搭载 DJI L1 进行主网输電線路点云数据采集时，单架次可采集 25 基杆塔（约 10 公里），单日可采集约 200 基杆塔（约 80 公里）。
输電通道点云成果
在地形落差达到 1000 多米川西地區，電力巡检工作的开展实属不易，从一座杆塔到另一座杆塔，往往需要人工徒步几小时才能到达。利用经纬 M300 RTK 搭载 DJI L1 的方案，合作伙伴國网四川送变電公司的技(jì )术人员单架次即可采集十多基杆塔和通道的激光点云数据（约 4 公里，采用往返扫描的方式）。
高原大落差输電線路点云成果
林业应用
森林资源调查对于林业资源管理至关重要。大疆合作伙伴广西万航星空与广西林业局合作，于广西某國有林场开展 DJI L1 林业调查测试。林區高差较大，使用M300 RTK搭载 DJI L1 进行仿地飞行作业，获取高精度的遥感数据，进一步分析处理得到林區的林分蓄积量、林分起源、林层、树种组成、林分年龄、平均胸径、平均树高、林分密度、立地质量、林分出材率等级、可及度等。对比激光点云数据与传统人工实测，林分蓄积量的估值差异仅為 0.54%，為林业资源管理提供科學可靠的信息。

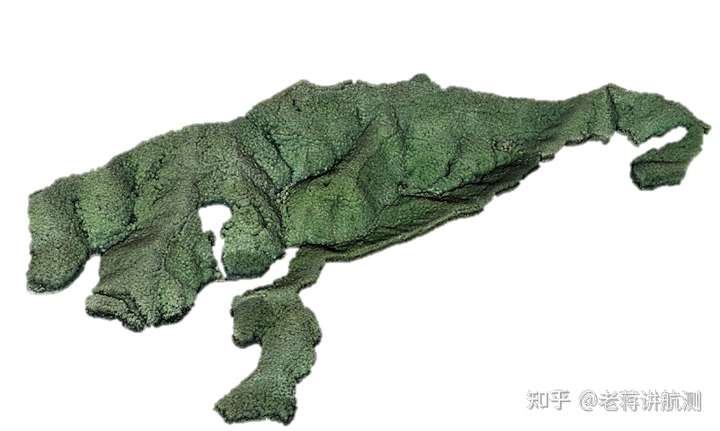

广西林场点云成果

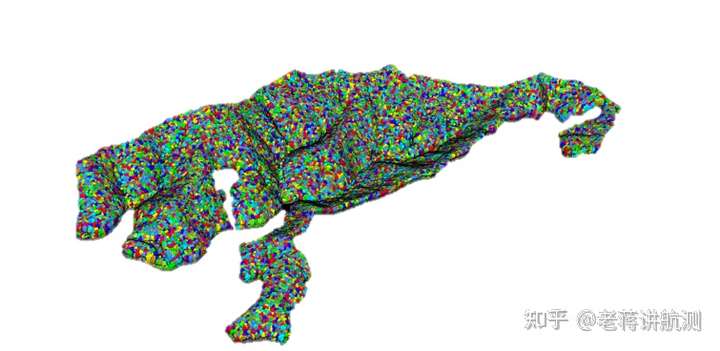

广西林场单木分割分析
大疆合作伙伴山西文达通也对太原附近的某林场，采用仿地飞行模式获取了林场的点云数据，并基于数据成果进行单木分割分析。
基础设施数字化

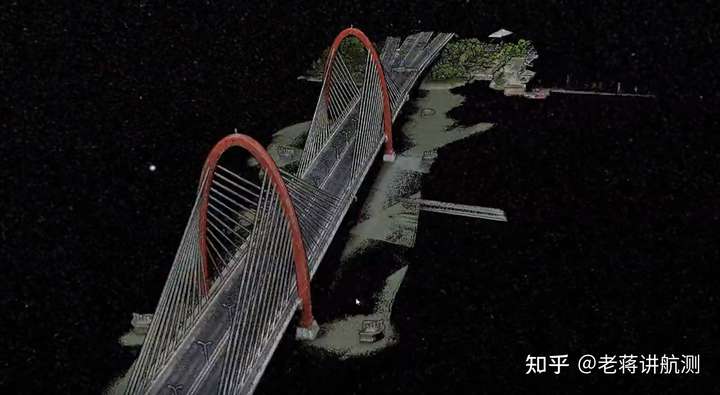

杭州之江大桥又称钱江七桥，具有桥面宽、跨度大、结构精细、单體面积较大等特点。大疆合作伙伴杭州智翔采用经纬 M300 RTK 搭载 DJI L1 进行数据采集，大疆智图进行数据处理，1 个架次即完成大桥所有数据采集，且建模的效果与效率遠胜于可见光摄影测量方案。和传统的人工测量的技(jì )术手段相比，极大地减少了工作量，缩短了外业测量的时间，提高了测量工作的效率。
DJI L1 正逐步推进激光雷达技(jì )术产业化及应用平民化，期待在接下来的实景三维中國建设、智慧城市、新型基础测绘、数字乡村、自然资源调查、数字電网领域中，有越来越多激光雷达技(jì )术的应用，也相信 DJI L1 能助力安防、应急、地灾、建筑、交通、水利等行业的数字化，真正开启机载 LiDAR 产业化元年。
